干貨來了：電力電纜及通道相關術語定義

1.1術語和定義-基本概念

組成：包括電纜本體、附件、附屬設備及附屬設施等。

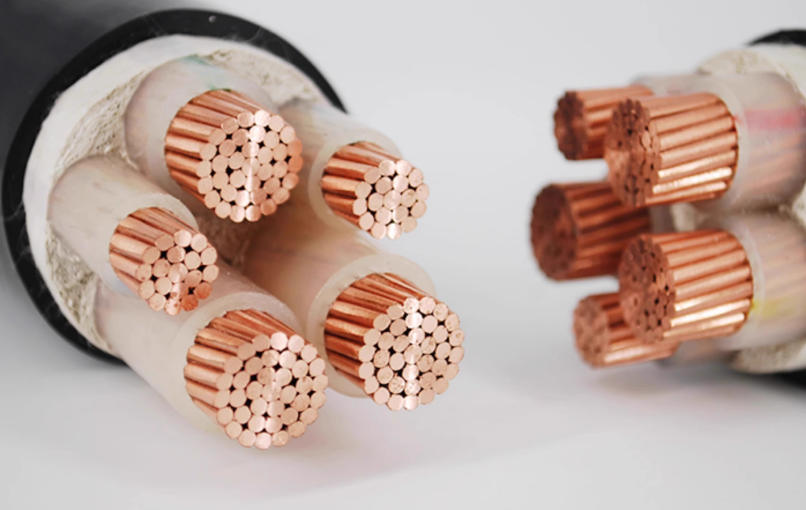

電纜本體：指除去電纜接頭和終端等附件以外的電纜線段部分。

電纜附件：電纜終端、電纜接頭等電纜線路組成部件的統稱。

附屬設備：避雷器、接地裝置、供油裝置、在線監測裝置等電纜線路附屬裝置的統稱。

附屬設施：電纜支架、標識標牌、防火設施、防水設施、電纜終端站等電纜線路附屬部件的統稱。

電纜通道：電纜隧道、電纜溝、排管、直埋、電纜橋、電纜豎井等電纜線路的土建設施。

1.2術語和定義-附件

電纜終端：安裝在電纜末端，以使電纜與其他電氣設備或架空輸配電線路相連接，并維持絕緣直至連接點的裝置。

電纜接頭：連接電纜與電纜的導體、絕緣、屏蔽層和保護層，以使電纜線路連接的裝置。

1.3術語和定義-附屬設備

附屬設備：避雷器、接地裝置、供油裝置、在線監測裝置等電纜線路附屬裝置的統稱。

1.4術語和定義-附屬設施

附屬設施：電纜支架、標識標牌、防火設施、防水設施、電纜終端站等電纜線路附屬部件的統稱。

電纜通道標識物：

a.通道標志磚（非金屬）：電纜路徑通道指示(警告)標志，用于電纜管線路徑處在人行道、慢車道或快車道上。

b.通道立式標志樁（非金屬）：電纜路徑通道指示標志兼警告，用于鬧市或風景區綠化帶、灌木叢、頂管兩側電纜管線路徑指示。

c.路徑通道指示標志兼警告牌：用于電纜通道處于綠化帶、灌木叢、城鄉結合部等地段。

1.5術語和定義-通道

通道：電纜隧道、電纜溝、排管、直埋、電纜橋、電纜豎井等電纜線路的土建設施。

非開挖定向鉆技術：安裝于地表的鉆孔設備以相對于地面較小的入射角鉆入地層形成先導孔，然后再把先導孔徑度擴大到所需要的大小來鋪設管道或排線的一種技術。

綜合管廊：在城市地下建造的市政公用隧道空間，將電力、通訊、供水等市政公用管線，根據規劃的要求集中敷設在一個構筑物內，實施統一規劃、設計、施工和管理。

1.6封堵

電纜進入電纜溝、隧道、豎井、建筑物、盤（柜）以及穿入管子時，出入口應封堵，管口應密封。

1.7防水

有防水要求的電纜應有縱向和徑向阻水措施。電纜接頭的防水應采用銅套，必要時可增加玻璃鋼防水外殼。

1.8防火

有防火要求的電纜，除選用阻燃外護套外，還應在電纜通道內采取必要的防火措施。

1.9接地方式

a.電纜的金屬護套或屏蔽層接地方式的選擇應符合下列要求：

b.三芯電纜應在線路兩終端直接接地，如在線路中有電纜接頭，應在電纜接頭處另加設接地。單芯電纜的金屬護套或屏蔽層，在線路上至少有一點直接接地，且在金屬護套或屏蔽層上任一點非接地處的正常感應電壓，應符合下列要求：未采取能防止人員任意接觸金屬護套或屏蔽層的安全措施時，滿載情況下不得大于50V；采取能防止人員任意接觸金屬護套或屏蔽層的安全措施時，滿載情況下不得大于100V。

c.長距離單芯水底電纜線路應在兩岸的接頭處直接接地。

2.0溫度要求

電纜終端、設備線夾、與導線連接部位不應出現溫度異?，F(xiàn)象，電纜終端套管各相同位置部件溫差不宜超過2K；設備線夾、與導線連接部位各相相同位置部件溫差不宜超過20％。
